Referenzprojekt: Vollautomatische Bestückung einer TRUMPF TruBend 5085XS mit UR20
Adaptive Wende-/Umgreifstation, Ausrichtstation mit Doppelblech‑Sensorik und Schnellwechsler – modulare Automation von moduco
Key Facts
- Kunde: BLEKOTEC Blech- und Rohrtechnik GmbH
- Maschine: TRUMPF TruBend 5085XS (Abkantpresse)
- Bauteile: Bleche bis 1200 × 700 mm, bis 3 mm Stärke, max. Bauteilgewicht 8 kg
- Umsetzung: 2025
- Robotik: UR20 (Universal Robots) – in dieser Anwendung nicht kollaborativ betrieben
- Highlight: Ausrichtstation inkl. Doppelblecherkennung
- Highlight: adaptive Wende‑/Umgreifstation (anpassbar auf verschiedene Bauteilgeometrien)
Allgemeine Erläuterung der Anlage
Die Anlage dient der vollautomatischen Bestückung einer TRUMPF TruBend 5085XS. Rohbleche bis 1200 × 700 mm, 3 mm Materialstärke und einem maximalen Bauteilgewicht von 8 kg werden auf einer Bereitstellungsplatte mit Lochraster und Stäben bereitgestellt. Ein UR20 übernimmt die Teile, richtet sie in der Ausrichtstation exakt aus und führt alle benötigten Kantungen an der Abkantpresse durch. Der Roboter wird aus Sicherheitsgründen nicht kollaborativ betrieben. Für Fertigteile steht eine separate Palette bereit. Die Bedienung der Zelle erfolgt komfortabel über eine Bediensäule.
Verwendete Komponenten
• UR20 (Universal Robots) – hohe Reichweite und Traglast; in dieser Anwendung nicht kollaborativ.
• Vakuumgreifer mit Kompaktejektor am Roboterarm; drei projektierte Greifer: G01 (4×2×50 mm), G02 (4×50 mm), G03 (8×20 mm).
• Schnellwechsler für rasches Umrüsten der Greifer.
• Pneumatische Wartungseinheit für saubere, überwachte Druckluftversorgung.
• Ausrichtstation mit Sensorik zur Doppelblecherkennung.
• Adaptive Wende‑ und Umgreifstation – höhenverstellbar für verschiedene Bauteilabmessungen.
• Bereitstellungsplatte mit Lochraster und Stäben zur anpassbaren Bauteilzuführung.
• TRUMPF TruBend 5085XS als Prozesskern.
• Bediensäule, Hauptschaltschrank, UR‑Schaltschrank, Adapterschaltschrank Abkantpresse, Fertigteilladungsträger.
Prozessablauf
1) Entnahme aus der Bereitstellung: Der Roboter entnimmt das Blech aus der definierten Lage.

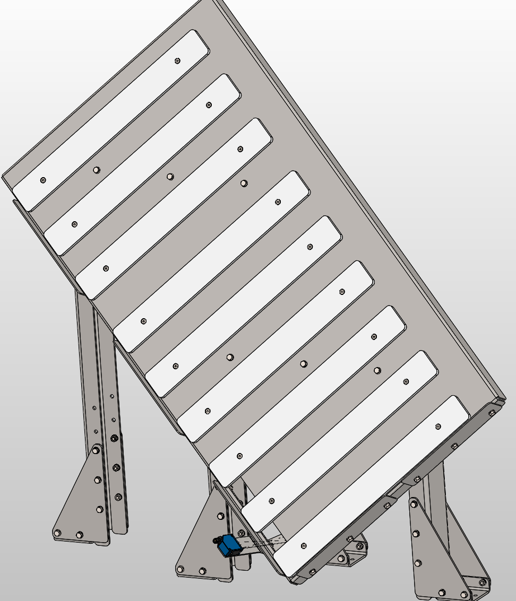

2) Ablage in der Ausrichtstation: Präzise Lageausrichtung.
3) Prüfung auf Mehrfachteile: Doppelblecherkennung in der Ausrichtstation.
4) Übernahme des Bauteils: Roboter greift das ausgerichtete Blech.
5) Durchführung der Kantungen: Kantprozesse an der TRUMPF‑Abkantpresse.
6) Umgreifen bei Bedarf: Ablage in der Wende‑/Umgreifstation, erneutes Aufnehmen in neuer Greiflage.
7) Ablage des Fertigteils: Endablage auf der vorgesehenen Bauteilablage/Palette.
Ergebnisse & Kundennutzen
- Produktivität: Vollautomatische Bestückung und definierte Umgreifprozesse sichern konstante Takte.
- Flexibilität: Adaptive Wende‑/Umgreifstation + Schnellwechsler reduzieren Rüstzeiten deutlich.
- Qualität: Doppelblecherkennung und präzise Ausrichtung minimieren Prozessfehler.
- Sicherheit: Nicht‑kollaborativer Betrieb mit Schutzzaun und Schiebetür; klare Betriebsarten über Bediensäule.
- Bedienbarkeit: Einfache UR‑Programmierung fördert kurze Anlernzeiten und eigenständige Anpassungen durch das Werkerteam.
- Zukunftssicherheit: Anlagen-Aufbau erlaubt schnelle Programm‑ und Bauteilwechsel und Erweiterungen sind jederzeit möglich.
Detail: Qualität & Prozesssicherheit
Die Doppelblecherkennung in der Ausrichtstation sichert, dass nur ein Bauteil verarbeitet wird und schützt vor Fehlkantungen. Die definierte Lageübergabe an die Presse, die wiederholgenaue Ausrichtung und das prozesssichere Umgreifen sorgen für stabile Takte und reproduzierbare Ergebnisse.
Detail: Adaptive Wende‑/Umgreifstation
Die Wende‑ und Umgreifstation ist adaptiv ausgelegt und kann in der Höhe verstellt werden. Damit lässt sich die Zelle schnell auf unterschiedliche Bauteilabmessungen einstellen. In Kombination mit dem Schnellwechsler am Roboter führt dies zu kurzen Rüstzeiten und hoher Flexibilität.
